Установка ПТФ

Респекты: 10

Всем добрый день. Владею Хайлендером 2,4 уже более полугода, но только сейчас дошли руки до установки ПТФ в штатные места, надоело наблюдать, а ещё хуже отмывать декоративные решётки на бампере. Изучив опыт в конференции (всем знатокам огромный РЕСПЕКТ) решил пойти не совсем стандартным путём. Был куплен комплект ксенона Sho-ME Pro H3 5000K с лампами Philips(Филлипс только колбы). Приобрёл в Макси Авто оригинальные ПТФ, ждать из Экзиста не хотелось, загорелось в одном месте :-). Комплект обошёлся в 4400 рубчиков, ещё предлагали оригинальные пистоны, но предварительный съём заглушек на бампере обнаружил их присутствие.

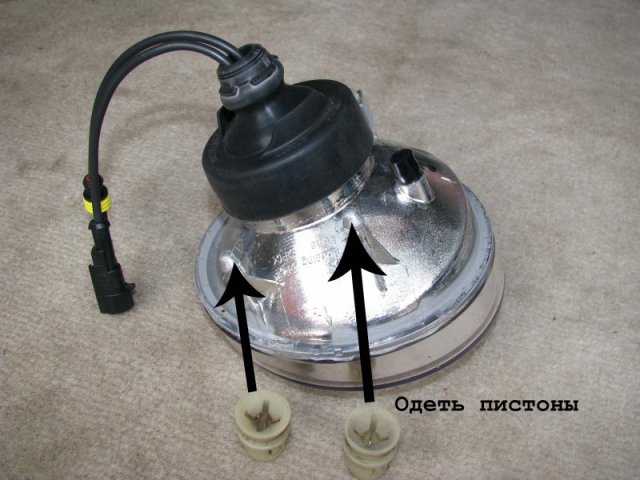

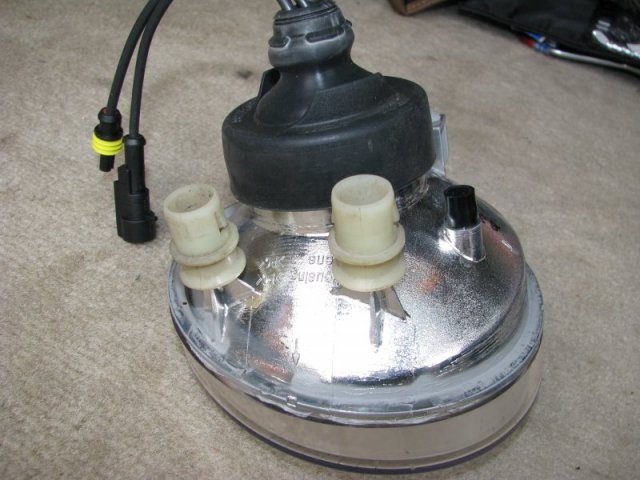

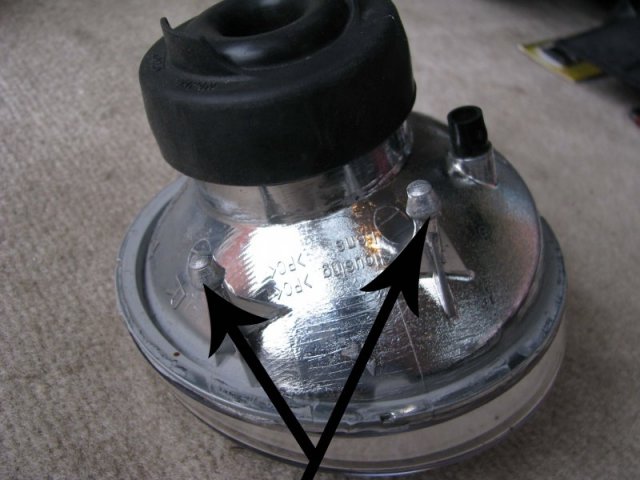

Установив лампы в фары, одеваем пистоны на посадочные места
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ

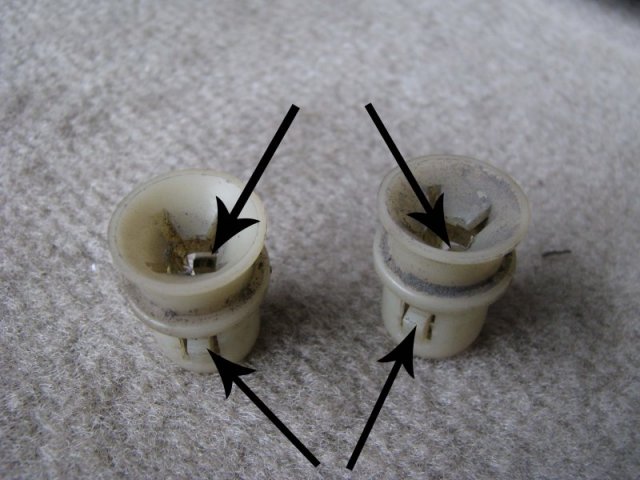

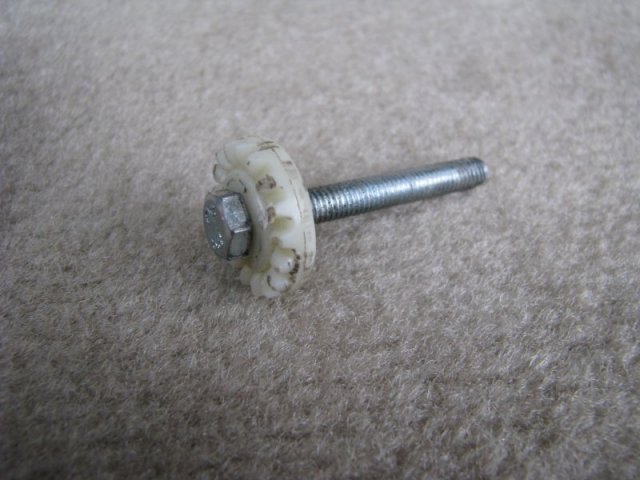

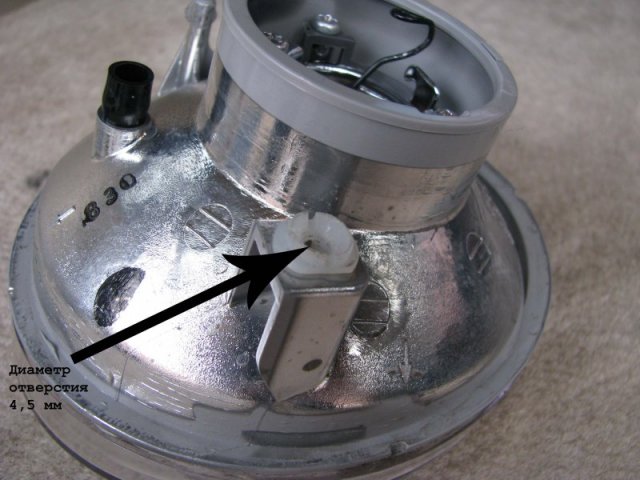

Тойота - уникальный автомобиль, диаметр для регулировочного винта составляет 4,5 мм. В Южном порту были куплены 2 болта диаметром 5 мм и 2 пружины от Жигулёвского карбюратора для регулировки наклона фар.
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ

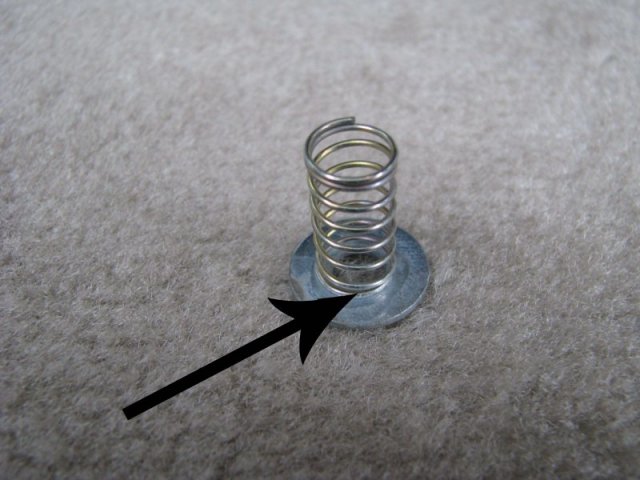

С помощью суперклея Момент шайбы для удобства монтажа прикрепил к пружине.
Toyota Highlander Club - Установка ПТФ

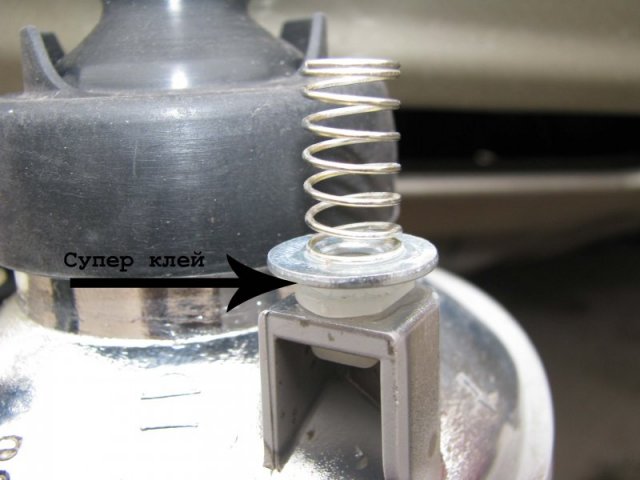

И всю эту пирамиду наклеил на регулировочный пистон, находящийся на ПТФ.
Toyota Highlander Club - Установка ПТФ

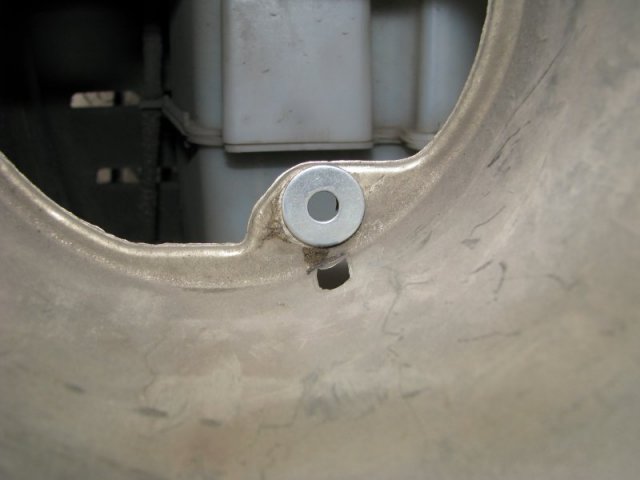

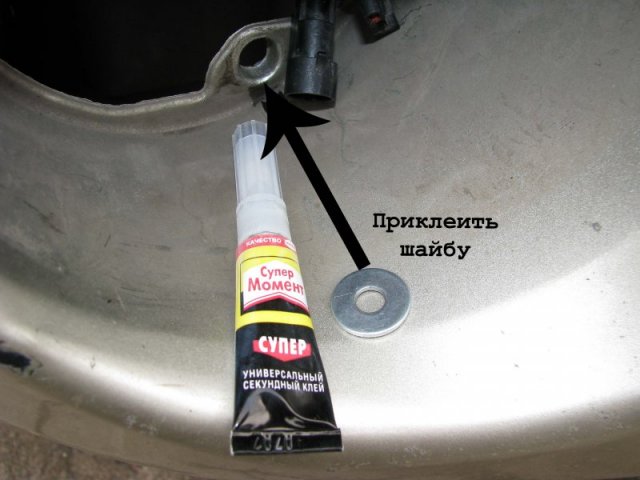

Далее в бампере для того что бы регулировочная пружина не проваливалась в отверстие тоже приклеил шайбу.
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ
Устанавливаем ПТФ на место, предварительно сжав ушки на пистонах.
Toyota Highlander Club - Установка ПТФ

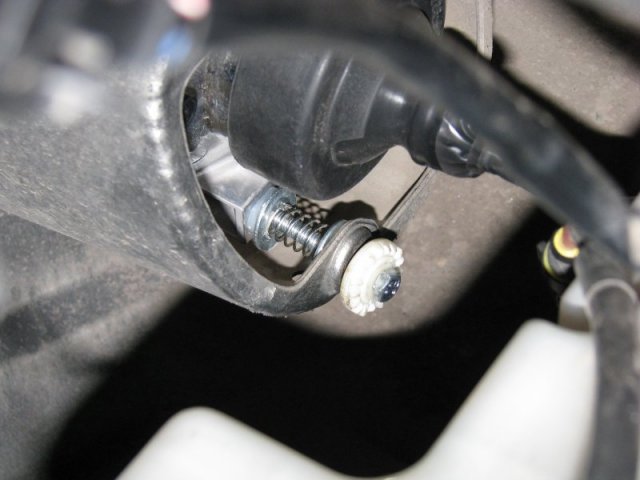

Вставляем и закручиваем регулировочный винт в корпус ПТФ.
Так как на моём Хае не установлено колёсико включения противотуманок, пришлось тянуть новую проводку.

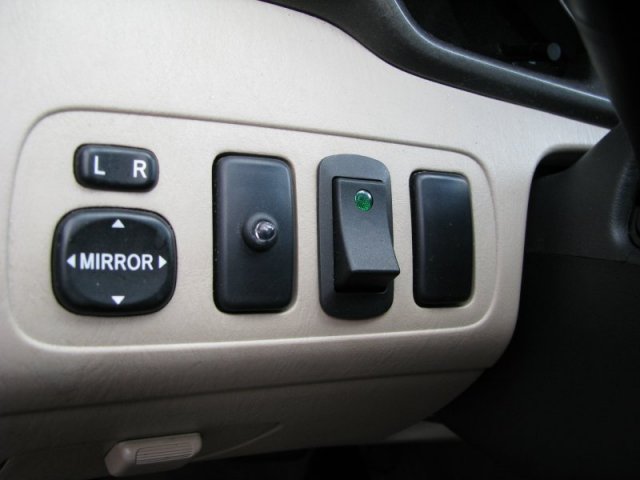

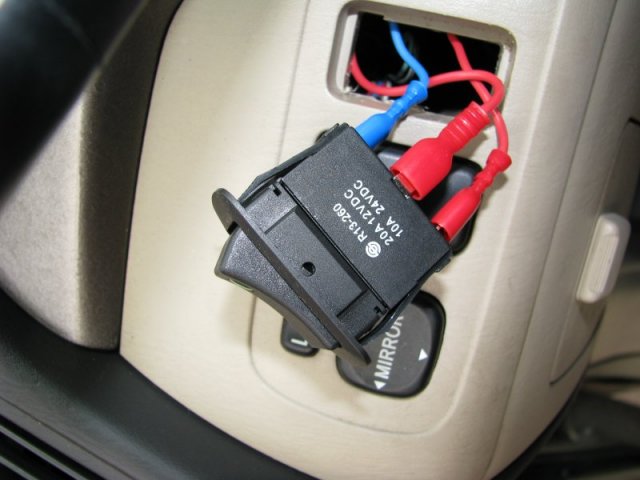

На Кунцевском авторынке приобрёл реле включения (50 руб.) и подобрал кнопку (75 руб.) по размеру отверстия слева от рулевой колонки. Кнопка без подсветки, только с индикатором включения, в дальнейшем планирую её заменить на Тойотовский аналог, пока не подобрал :-(
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ

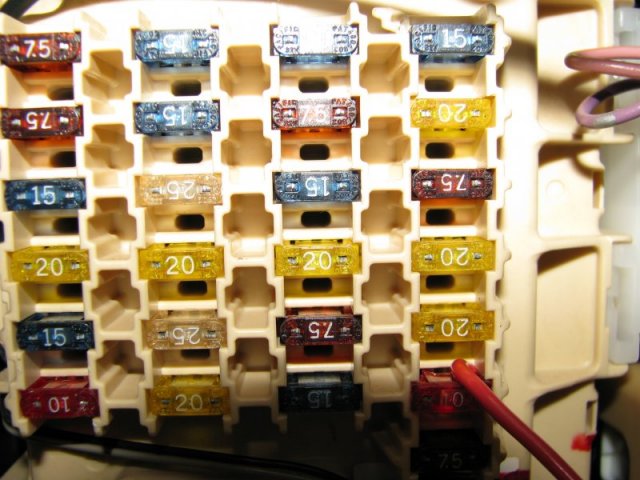

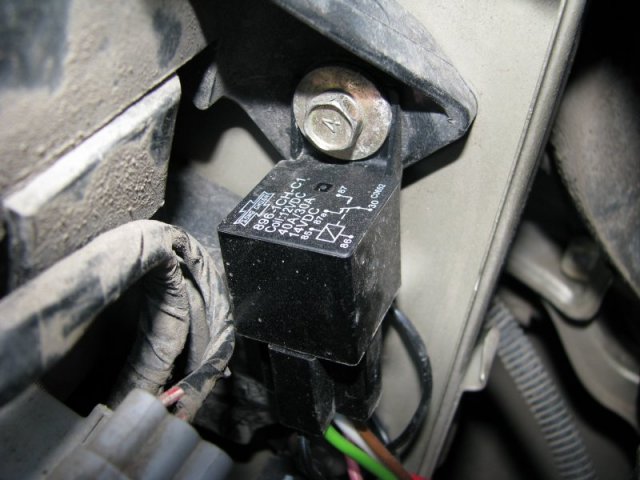

Подключил питающий провод от реле к аккумулятору + , а управляющий провод к кнопке (ВРЕМЕННО!!!, пусть не сильно ругают меня профессионалы) взял из левого блоко предохранителей. + имеется только при включенном зажигании и габаритах. Закрепил реле на болте крепления воздушного фильтра, и спрятал все провода в гибкую изоляцию, соответственно все концы были оборудованы разъёмами и обжаты фирменной обжимкой.
Toyota Highlander Club - Установка ПТФ
Toyota Highlander Club - Установка ПТФ

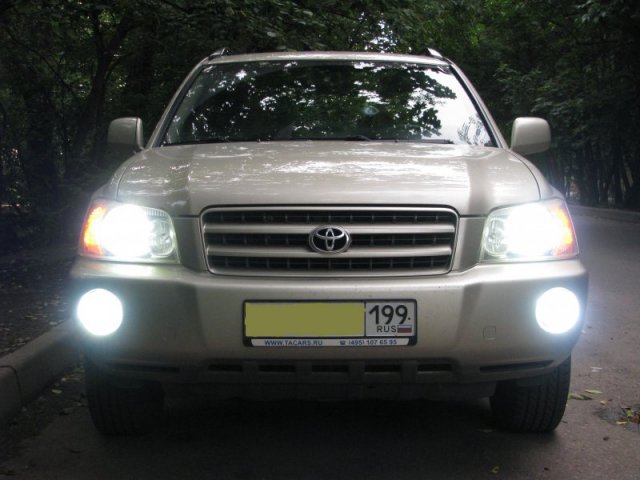

Вечером у друга в автосервисе отрегулировали на стенде наклон ПТФ и ближнего света (да простят меня ненавистники ксенона), световой пучок получился, как и положено ему быть линейным (узкая полоска света). При поездке на дачу ни один встречный автолюбитель не сигналил, как было до регулировки фар :-)
Toyota Highlander Club - Установка ПТФ
Всем заранее спасибо за внимание, по изменению подключения, замене реле на штатное и установке "родной кнопки" сообщу и дополню фотографиями.

#1

Респекты: 0

А я устанавливал ПТФ от rav4 приобретенные за 40$ в Дубаях, в комплекте были реле, провода, предох. И кнопка.

Прикрепленный файлРазмер
rav04. 44$cna.JPG140.78 кб

#2

Респекты: 0


Vovan

А я устанавливал ПТФ от rav4 приобретенные за 40$ в Дубаях, в комплекте были реле, провода, предох. И кнопка.


C этого момента поподробней...
Как встали?, поскольку каталоги Toyota не выдают взаимозаменяимость этих деталей.

#3

Респекты: 0

Андрею респект за подробное описание протцедуры!
Вопросик, а где разместид блоки от ксенона?

#4

Респекты: 0

Сегодня сфоткаю и размещу расположение четырёх ксеноновых блоков.

#5

Респекты: 0

И сразу вопрос в догонку посадочный диаметр ППФ и ее глубина, если можно учитывая что она уже установлена.
Советуют поставить Hella-вскую оптику, вот теперь встал вопрос по габаритам.

#6

Респекты: 0


Карлсон

C этого момента поподробней...
Как встали?, поскольку каталоги Toyota не выдают взаимозаменяимость этих деталей.

Просто очень хотелось и руки ровные, воткнул фары довольно быстро малость подправив их крепления при помощи зажигалки.

#7

Респекты: 0

Респект! Вот только фотки нужно было не в мини-галерею а в прикрепленные файлы прикреплять. Я все исправил и добавил материал в нашу базу знаний.

#8

Респекты: 0

ТО же поставил ПТФ, для тех, кто будет это делать следующие рекомендации
1. Снять заглушки на бампере и посмотреть где находятся крепежные отверстия - если в торце в глубине (2 шт) - то крепление и фары как в этом посте, если по бокам - то фары другие с фиксирующими выступами вбок и в этом случае не нужны белые пистоны.
2. Проверьте наличие разьемов для подвода к ПТФ они прикреплены лентой к жгуту фары. Если есть - то ничего самому тянуть не надо. Требуется только купить родное реле (реле ПТФ или габаритов) и выключатель. Провод включения идет в раземе 1J (над предохранителями слева) контакт 2, на него надо подать "-". Индикацию можно снять с провода идущего к ПТФ - разьем 1B ( сзади над реле ПТФ. контакт 7 цвет розово-белый)
3. При желаниии из заглушки ножом можно вырезать центр - получатся накладные ободки фар,
которые закрывают от грязи зазор между фарой и корпусом.

#9

Респекты: 0


alexnen

...
3. При желаниии из заглушки ножом можно вырезать центр - получатся накладные ободки фар,
которые закрывают от грязи зазор между фарой и корпусом.


Именно так и сделал. Смотрится оч. не плохо.

#10

Респекты: 0


sklif75

сегодня сфоткаю и размещу расположение четырёх ксеноновых блоков.


Хочу проделать подобное, так что материал в тему и во время.
Прошу разместить фото установки блоков.
Также есть вопрос, Андрей ты устанавливал 5000К, а я хотел бы пожелтее например 4300К, твое мнение. Меня интересует освещение дороги без разметок( в сельское местности) и в сырое время года(дождь, снег, и т.д.)

#11

Респекты: 0


vlad241100

Хочу проделать подобное, так что материал в тему и во время.
Прошу разместить фото установки блоков.
Также есть вопрос, Андрей ты устанавливал 5000К, а я хотел бы пожелтее например 4300К, твое мнение. Меня интересует освещение дороги без разметок( в сельское местности) и в сырое время года(дождь, снег, и т.д.)

Конечно, что касаемо освещённости, то 4300 будет лучше показывать неровности на дороге, просто в ближнем поставил изначально 5000, поэтому пришлось из-за эстетики в ПТФ ставить тоже 5000.

#12

Респекты: 0

Доброго времени суток!
Помогите пожалуйста кто-нибудь разрешить такой вопрос:
Имеется toyota higlander 2002, 2.4l
Штатных противотуманомк нет. А очень хочется их заиметь. :-)
Пытался для начала выяснить - есть ли у меня разводка под них. Под капотом в районе противутоманок обнаружил по 2 разъема серого цвета с каждой стороны, которые подключены просто на "пустые" пластиковые коннекторы, прикрученные на болт к корпусу. Т.е. дальше они никуда не идут. И вроде бы провода от них уходят в пучок к фарам.
Кто подскажет - это для противотуманок? И почему по два с каждой стороны?

Спасибо.

#13

Респекты: 0

Делается так:
берется ПТФ левая+правая /разные/, 2 кольца одинаковые, устанавливаются +- 180 гр./это после 2004г./
переключатель с кольцом ПТФ на руль /колонку разбирать не надо, на защелках ставится/
пластиковые коннекторы за заглушками-это они, напрямую соединяются, да ПТФ новые идут без
ламп, т.е 2 шт.еще.
слева под рулем блок предохранителей-проверить есть ли пред и реле на ПТФ , у меня все стояло.
загорается сразу, только не нравится организация, при дальнем отключается, включается только при ближнем,
когда только габариты-нет.
можно организовать дешевле-кнопки там, вытащить провода к ним.
коды деталей все есть, если надо выложу.

#14

Респекты: 0

Вопрос, кто нибудь видел в работе светодидные ПТФ
тынц

#15

Респекты: 0


vlad241100

Вопрос, кто нибудь видел в работе светодидные ПТФ
http://www.optx.ru/catalog.aspx?group_id=91887

У меня по этой сцылке открываются ксеноновые "слепилки" :-) При чём тут светодиоды? Или "светодидные" -не очепятка? ;-)

#16

Респекты: 0

Подскажите кто в курсе что такое "Fuel OPN"???

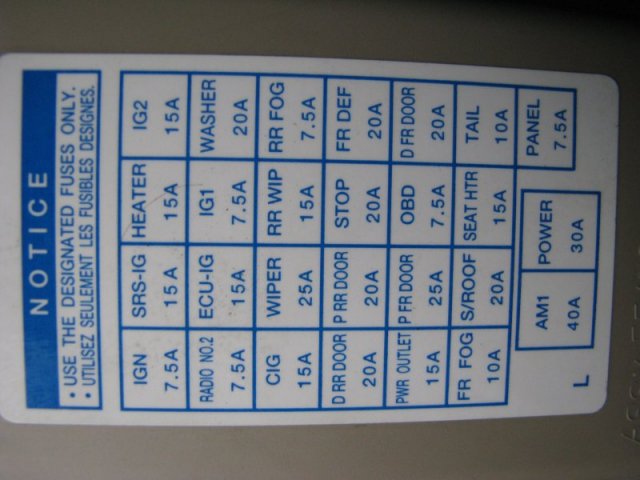

фотка двух крышек предохранителей авто с 2.4 - слева 05 г. справа 03г.
Toyota Highlander Club - Установка ПТФ

#17

Респекты: 0

Спасибо! По твоей библии и себе поставил туманки!

#18

Респекты: 0


allex10

делается так:
берется ПТФ левая+правая /разные/, 2 кольца одинаковые, устанавливаются +- 180 гр./это после 2004г./
переключатель с кольцом ПТФ на руль /колонку разбирать не надо, на защелках ставится/
пластиковые коннекторы за заглушками-это они, напрямую соединяются, да ПТФ новые идут без
ламп, т.е 2 шт.еще.

Друзья, подскажите, как подлезть под заднюю часть блока предохранителей в салоне под левой коленкой водителя, чтобы проверить, есть ли соответствующее реле на ПТФ?

#19

Респекты: 0

Если базовая комплектация, то 99% что нет. Я проверял так: просовывал руку за блок предохранителей и фоткал мобильником (у меня с вспышкой). Потом внимательно рассмотрел снимок и стало все понятно. Наверно можно еще использовать зеркальце с фонариком. Но на дворе 21 век, "чик" затвором и готово! :-)

#20

Респекты: 0

=) Спасибо за совет! Не смог представить, что так можно (пользуясь кирпичем Nokia E90 ;-) Возьму что-нибудь поменьше для таких дел.

#21

Респекты: 0

А номера этих "оригинальные ПТФ" можно в студию? Все что мне предлагают имеет другие крепления.

#22

Респекты: 0

[quote=alexnen] если в торце в глубине (2 шт) - то крепление и фары как в этом посте
Какой номер у этих фар?
Мне предлагают только с креплением "по бокам - то фары другие с фиксирующими выступами вбок"

#23

Респекты: 0


allex10

... Если надо выложу.

выкладывай

#24

Респекты: 0

"Тойота - уникальный автомобиль, диаметр для регулировочного винта составляет 4,5 мм. В Южном порту были куплены 2 болта диаметром 5 мм и 2 пружины"

зачем все это было мудрить с болтом? там копеечная деталь покупается Toyota 90075-10811 и ровно встает регулировочный болт, который идет с фарой.
Фары покупал Tyc 8122148010 и Tyc 8121148010
