Установка парктроника

Респекты: 4

Парктроник я устанавливал давно, поэтому фотографий мало. Взял для установки ParkMaster (кажется 4BJ-14) с 4-мя сенсорами (с разъемами на датчиках) для установки сзади на обшивку с зеркальными цифрами, чтобы смотреть через зеркало.
Toyota Highlander Club - Установка парктроника

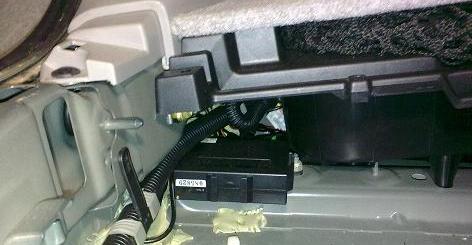

Блок разместил под левой нишей для мелочевки, 12В и сигнал заднего хода взял от заднего фонаря.
Toyota Highlander Club - Установка парктроника
Toyota Highlander Club - Установка парктроника

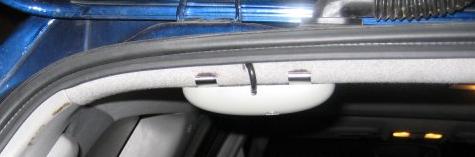

Индикатор закрепил сзади на обшивке, из которой пришлось вырезать маленькие кусочки для лапок креплений и провода.
Toyota Highlander Club - Установка парктроника

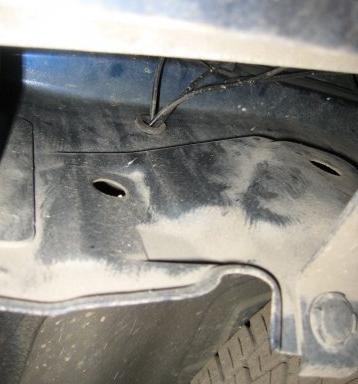

Чтобы вывести провода датчиков по бампер пришлось просверлить одну дырку. Чтобы не перетрались провода поставил туда резиновое кольцо.
Toyota Highlander Club - Установка парктроника
Toyota Highlander Club - Установка парктроника

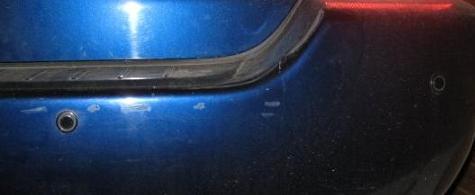

В комплекте есть фреза, сверлим ей отверстия для датчиков. С двумя крайними проблем нет, а с выбором места для центральных отверстий возникают сложности, т.к. за бампером находится большой кусок толстого пенопласта. Поэтому отверстия сверлим на высоте 3.5-4 см под 3-ей риской на накладке бампера.
Toyota Highlander Club - Установка парктроника

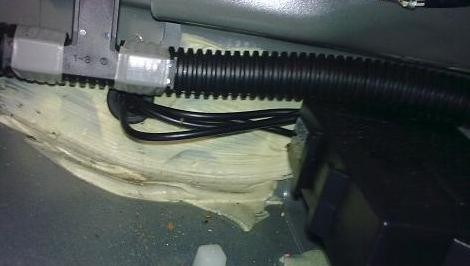

Провода от датчиков засунул между бампером и пенопластом.
Царапины на бампере не от установки парктроника :-) были оставлены американским хозяином машины.

#1

Респекты: 1

1 Блок разместил под левой нишей для мелочевки, 12В и сигнал заднего хода взял от заднего фонаря.

этот блок можно запихать в нишу заднего фонаря

2 "Индикатор закрепил сзади на обшивке, из которой пришлось вырезать маленькие кусочки для лапок креплений и провода"

в автосекюрити мне этот индикатор подвесили в отверстие плафона багажника - дырок делать не надо, сфотаю - выложу..

#2

Респекты: 0


GETMAN

в автосекюрити мне этот индикатор подвесили в отверстие плафона багажника - дырок делать не надо, сфотаю - выложу..


Это в место плафона, что ли???

#3

Респекты: 0


MVG-V70

Царапины на бампере не от установки парктроника

Это мы уже поняли. Царапины на бампере появились от парковок уже после установки девайса :-)

#4

Респекты: 0


MaZaY

Это в место плафона, что ли???


рядом с плафоном, использовали его отверстие - подсунули "лапку"

#5

Респекты: 0


GETMAN

рядом с плафоном, использовали его отверстие - подсунули "лапку"


ждем фотографию

#6

Респекты: 1

[Блок разместил под левой нишей для мелочевки, 12В и сигнал заднего хода взял от заднего фонаря.
Toyota Highlander Club - Установка парктроника
Чтобы вывести провода датчиков по бампер пришлось просверлить одну дырку. Чтобы не перетрались провода поставил туда резиновое кольцо.
Блок можно разместиь за обшивкой под крышкой заднего фонаря. А провода из-под бампера протянуть под задним фонарем, предварительно сняв его. Тогда не потребуется сверлить доп.отверстия.

#7

Респекты: 1


v

[Блок разместил под левой нишей для мелочевки, 12В и сигнал заднего хода взял от заднего фонаря.

Чтобы вывести провода датчиков по бампер пришлось просверлить одну дырку. Чтобы не перетрались провода поставил туда резиновое кольцо.

Ничего сверлить не надо, в кузове уже есть отверстие, закрыто резиновой заглушкой, проколоть ее шилом и все.
Только вот чтоб найти его скорлупу задниюю снять надо.

#8

Респекты: 0


enterno

сверлить не надо, в кузове уже есть отверстие, закрыто резиновой заглушкой, проколоть ее шилом и все.
Только вот чтоб найти его скорлупу задниюю снять надо.


что-то я не нашел это отверстие. Ты его видел? С какой стороны?

#9

Респекты: 0


MVG-V70

что-то я не нашел это отверстие. Ты его видел? С какой стороны?

Да где-то по центру вроде, не помню уже, помню только, что провода от датчиков собирал одним хомутом снаружи и весь пучок потом пропускал в отверстие.

#10

Респекты: 0


enterno

Да где-то по центру вроде, не помню уже, помню только
[...]


Я-я, натюрлих...
Присоединяюсь - пробка есть, она мастикой
залита, которой местами наляпано, типа виброшумка.
Прмерно по центру, ближе к заду,
размером примерно с монету "два рубля"

#11

Респекты: 1


enterno

Ничего сверлить не надо, в кузове уже есть отверстие, закрыто резиновой заглушкой, проколоть ее шилом и все.
Только вот чтоб найти его скорлупу задниюю снять надо.


Сегодня, пользуясь случаем, попытался найти это отверстие. Найти не смог, может оно и есть, но без снятия бампера к нему не подобраться.

#12

Респекты: 0


MVG-V70

Сегодня, пользуясь случаем, попытался найти это отверстие. Найти не смог, может оно и есть, но без снятия бампера к нему не подобраться.

Ставил со снятием бампера. Снимается за 10 минут, заодно и провода нормально уложишь.

#13

Респекты: 0


enterno

Ничего сверлить не надо, в кузове уже есть отверстие, закрыто резиновой заглушкой, проколоть ее шилом и все.
Только вот чтоб найти его скорлупу задниюю снять надо.


Во я тоже огнетушитель там вожу.
тоже поставил парктроник только у меня есть камера заднего вида и индикатор парктроника вставил в в панель приборов под экран DVD вырезал и поставил темное стекло за него индикатор. Парктроник поставил потому что не всегда включен DVD - он долго запускается. Блок поставил прям под полку с инструментом а под отсеком где лежит огнетушитель есть 2 отверстия с резинками. Через большую я и протащил. Сделаю фото - выложу здесь.
