Диагностика с помощью коммуникатора PocketPC

Респекты: 2

Освоил на днях еще один вариант использования адаптера ELM327:
Для этого пришлось заказать на eBay ELM327 адаптер с поддержкой bluetooth (с подключением по miniUSB у меня не получилось настроить com-порт)
Toyota Highlander Club - Диагностика с помощью коммуникатора PocketPC

Toyota Highlander Club - Диагностика с помощью коммуникатора PocketPC
Для диагностики используется программа бесплатная OBDGauge, в комплекте исходники на C#.

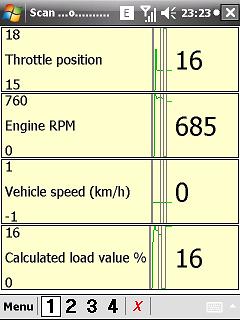

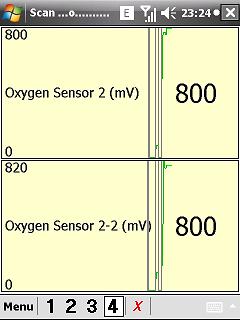

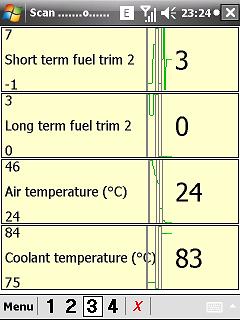

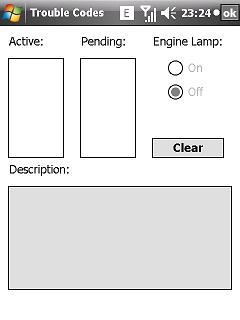

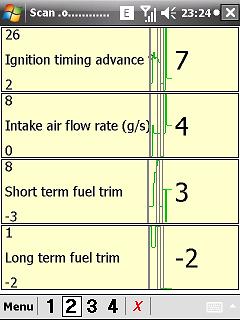

Возможности стандартные, такие же как и у ScanTool: чтение и сброс кодов ошибок, снятие показаний в реальном времени с датчиков.
Toyota Highlander Club - Диагностика с помощью коммуникатора PocketPC

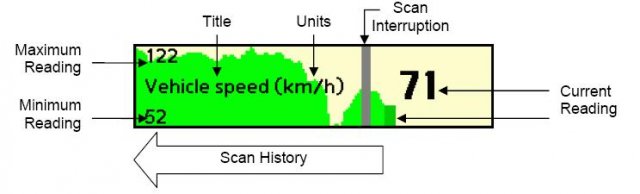

Для датчиков должен строиться временной график, но он почему-то не получался. Видимо это связано с WindowsMobile6 или VGA-экраном.
Toyota Highlander Club - Диагностика с помощью коммуникатора PocketPC
В настройках необходимо указать ELM и номер синезубого com-порта.

Инструкция по использованию OBDGauge.
Эксперименты проводилсь с коммуникатором GLOFIISH(ETEN) X650

#1

Респекты: 0

Можно было купить более удобный адаптер
Toyota Highlander Club - Диагностика с помощью коммуникатора PocketPC
но от стоил на 20$ дороже...

#2

Респекты: 0

По-моему, это уже четвертый диагностический адаптер, который вы испытали. Какой из них, на ваш взгляд, оптимален для покупки? Я уже созрел купить девайс с check-engine. Ru. А тут почти тоже самое, только в 3 раза дешевле. Спасибо за ваши отчеты. Познавательно.

#3

Респекты: 0

Ну это же все для эксперимента и ради интереса :-). Два адаптера я уже продал и один почти продал.
Оптимальный, наверное, либо самый простой ELM327, либо если хочется подключаться к КПК, то этот ELM327 c bluetooth. Если хочется ездить и смотреть на КПК, то лучше взять оранжевый без проводов и антеннок.
Если использовать ноутбук, то обычный адаптер удобнее.
Недостатков их работы вроде незамечено. Проверялась, кроме Хайлендера, еще на моей бывшей CR-V, которую я продал знакомому, там были ошибки, мы их считывали и гасили лампу "check engine".
Если хочется диагностировать ABS, VSC, SRS и прочее, то это уже дороже и совсем другая история...

#4

Респекты: 0

Тоже пользую такое устройство - тынц
Количество отображаемых параметров зависит больше от программы, чем от блока.
Кстати не попадались ли Вам программы умеющие опрашивать мозги АКПП ?

#5

Респекты: 0


alexnen

Кстати не попадались ли Вам программы умеющие опрашивать мозги АКПП ?


autoenginuity

#6

Респекты: 0

Хотел я в своем блоге, с фотками и подробно рассказать. Но все времени как то нет.
в общем, по наводке Михаила купил я ELM327 на ебее.
и вкрячил его стационарно. места в торпедо у нас хватает не только для компутера, но и для этой приблуды. просто двусторонним скотчем приклеил его к головному устройству (инфилл Ж4 у меня)
в сухом остатке - могу смотреть некоторые параметры через специальный плагин к centrafuse (софт, заточенный под управление carpc), могу просто запускать стандартную ScanTool
кодов ошибок у меня пока не было, поэтому только в режиме симуляции видел как это выглядит.

Михаил, а OBDKey Software только с железкой продается? что то я не смог найти на сайте линк на скачивание. и будет ли эта софтина работать с ELM327 ?

ps/ по ходу - только с железкой.

#7

Респекты: 0


MVG-V70

можно было купить более удобный адаптер

но от стоил на 20$ дороже...


А где такой приобрести, давно хотел диагностику на КПК! и еще какие авто можно диагностировать да ошибки стирать.

#8

Респекты: 0


Дмитрий

А где такой приобрести, давно хотел диагностику на КПК! И еще какие авто можно диагностировать да ошибки стирать.


на eBay, я же сверху написАл. Диагностируются практически все авто с 1996 года, поддерживающие стандарт OBD-II. если интересует конкретная модель, можно узнать в форуме ScanTool.

#9

Респекты: 0

Кстати, заставить работать с этим адаптером ScanTool у меня не получилось: номер исходящего порта bluetooth получился большим (COM28) и ScanTool не смог с ним работать (в настройках у него COM1-COM8)

#10

Респекты: 0


MVG-V70

Кстати, заставить работать с этим адаптером ScanTool у меня не получилось: номер исходящего порта bluetooth получился большим (COM28) и ScanTool не смог с ним работать (в настройках у него COM1-COM8)


у меня проще - кабелем соединено. правда есть маленькео неудобство - "вилка" кабеля выпирает немного. в принципе некритично. пока ни разу ногой не снес. но риск снести "вилку" вместе с разъемом при постановке на стояночный тормоз есть.

#11

Респекты: 0

Check-engine. Ru в состоянии покоя жрет с шины CAN 50mA. А как эта штука?
Жалко, что по шине вольтаж не передается :-(

#12

Респекты: 0


okill

check-engine. Ru в состоянии покоя жрет с шины CAN 50mA. А как эта штука?
Жалко, что по шине вольтаж не передается :(


а как измерить? ток на аккумуляторе с штукой и без штуки?
можно на форуме scantool.net узнать.

#13

Респекты: 0


MVG-V70

а как измерить? ток на аккумуляторе с штукой и без штуки?
можно на форуме scantool.net узнать.


именно так. штука берет питание из шины, которая не обесточивается. можно попробовать запитать на плюс от магнитолы.

а что на форуме можно узнать? передо мной же реальный обладатель штуки :-)

#14

Респекты: 0


okill

check-engine. Ru в состоянии покоя жрет с шины CAN 50mA. А как эта штука?


Если правильно измерил: ток 30-40mA

#15

Респекты: 0


MVG-V70

Эксперименты проводилсь с коммуникатором GLOFIISH(ETEN) X650

Здравствуйте. Наткнулся в просторах Сети поиском на ваш сайт и на этот топик.
Второй день жестоко бьюсь, пытаясь подключить ELM327 синезубый сканер (тоже с иБэя) к своему Glofiish x650. Проблема в следующем.
При включении BT на зверке, ELM-девайс обнаруживается. В процессе спаривания появляется окно с предложением ввести код авторизации или нажать Next, если таковой не требуется. Оставляю поле кода пустым, тапаю Next и девайсы нормально парятся, о чем меня уведо[мат]ет всплывающее окошко. ELM-сканер появляется в списке сопряженных устройств. Долготапаю по нему и ставлю галку Serial Port в окошке доступных сервисов. Далее иду в закладку COM ports и добавляю к этому девайсу новый порт (New Outgoing Port), скажем, COM1. Затем делаю долгий тап по этому порту и в свойтвах убираю галку Secure Connection (чтоб не запрашивал код авторизации). На данном этапе все кажется безоблачным, а жизнь прекрасной и удивительной.
Запускаю OBDGauge. Иду в Настройки, выставляю интерфейс ELM, компорт - COM1. Тапаю OK. Тут же всплывает уведомление, что BT-девайс пытается подконнектиться, разрешить - Yes No. Тапаю Yes и ... снова выскакивает окно с кодом авторизации! Причем кнопка Next неактивна, активна только Cancel. Т.е. без ввода кода дальнейшие действия невозможны. Если нажимаю Cancel, OBDGauge выкидывает ошибку, типа "COM port open failed...", а Виндоза "подтверждает", что сопряжение не удалось. И все. На этом месте я топчусь уже второй день, все нервы истрепал :-)

Если не трудно, подскажите, каким образом вы подключили свой синезубый ELM327 к Glofiish'у без кода авторизации?

ОЧЕНЬ надеюсь на ответ!..

#16

Респекты: 1

1234 - в инструкции не было так на шару ввел , так как диск поломанный пришел. Номер порта нашел в настройках Блютуса, стоял #6-входящий #7-исходящий (может наоборот) выбрал порт, запустил прогу она сама запустила блютус интерфес, спросила код, тоже денек попарился покурил в инэте, про код тишина, ввел то что написал выше 1234, девайс законнектился и заработал.

#17

Респекты: 1

2 TatarinTheDiver
я уже плохо помню подробности, кажется вводил 0000 или 1234. X650 у меня уже нет, поэтому проверить не могу.

#18

Респекты: 0


zega

1234 - в инструкции не было так на шару ввел , так как диск поломанный пришел.

Итить их мать, китайцев! 1234 подошел!!! А я пробовал только 0000 или Cancel тыкал. И на диске никакого упоминания про код авторизации не было, только несколько программ, большинство из которых для ББ.

Порт на зверьке в настройках BT добавил сам - COM1. Запустил OBDGauge, поставил в настройках COM1 и появились заветные циферьки!

Заметил, правда, одну особенность - коннект нестабилен почему-то. C основного экрана ухожу в Read Trouble Codes. Там все чисто, возвращаюсь в основное меню и коннект пропадает, снова в тайтлбаре появляется Initializing... Помогает только перезапуск программы. У всех так?

Спасибо ОГРОМНОЕ всем ответившим!!!

#19

Респекты: 0

ДА прога работает нестабильно, достаточно переконнетится, да и нужна она, мне по крайней мере, только коды посмотреть :-) более профессионально надо бук уже в машину нести
