Вопрос про установку обогрева зеркал.

Респекты: 0

С применением кнопки 84871-48030. Перечитано многое на сайте, но, может быть, не всё? Отсюда вопросы:
1. Можно ли приобрести на Эксисте или где ещё ("разборки?") колодки для соединения с кнопкой и с зеркалами с проводами?
2. Ниже фото моего узла Instrument Panel Wire and Instrument Panel JB (Lower Finish Panel). Насколько я понял, реле показано в верхней левой части. А провода-то куда уходят? Если обогрева и следа нет...
Был ли у кого опыт в разрешении подобной ситуации? Без использования кнопки обогрева заднего стекла. Уверен, не только мне будет полезно.

Прикрепленный файлРазмер
Instrument Panel Wire and Instrument Panel JB_Lower Finish Panel.jpg61.19 кб

#1

Респекты: 0

Купил зеркала с обогревом и мене электрики установили запитав на кнопку обогрева заднего стекла

#2

Респекты: 0

Спасибо... Много раз. Интересует с применением кнопки 84871-48030. И, соответственно, колодки ("фишки", "мамы") под неё. Ниже фото разъёма кнопки.

Прикрепленный файлРазмер
Кнопка 84871-48030, обратная сторона.jpg34.42 кб

#3

Респекты: 0

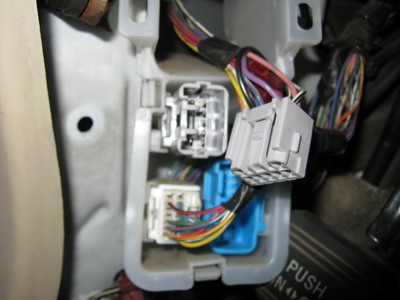

Добрый день. В моем Хае (2001 г. 3 л. 2WD) подогрева зеркал нет. Но реле присутствует. Оно именно там, где вы и думаете. Провода уходят в околодверные разъемы, в которые подключаются косы, уходящие в двери. Вот фото блока разъемов, расположенных у левой двери:

#4

Респекты: 0

Пардон, поторопился. Вот фото:
тынц
Провод идет на контакт № 1 (разъем на фото – верхний, серый, из которого вытащена розетка, на фото контакт верхний левый). Ответного провода, идущего в косе в дверь, нет (в ответной розетке отсутствует соответствующий контакт). То есть, проводка заложена не полностью – в дверь надо ее делать самостоятельно. Та же история с проводом в правую дверь. В розетку можно добавить отсутствующий контакт, я так и сделал, купил на разборке старую розетку, разобрал ее и использовал контакты:
тынц

Теперь про колодку для кнопки. У меня она присутствовала - провод с ответным разъемом был примотан под панелью. Вот его фото: разъем черного цвета, а разъем синего цвета - для чего-то другого.
тынц
Поищите у себя эту колодку - у меня она была примотана изолентой вместе с другой (синей) к косе, идущей к рулевой колонке.

Я купил кнопку на разборке (не от Хая, похоже от Лексуса, но она подошла) - вот она:
тынц
воткнул в колодку (черный разъем), нажал на нее - загорелся встроенный индикатор, а на разъемах около дверей (контакт №1) появилось 12 В.

Собираюсь еще подключить обогрев лобового стекла - питается от того же реле, сегодня полезу искать, куда идет провод...
На выходных собираюсь все собрать, подключить, отчёт выложу.

Прикрепленный файлРазмер
old_wires_sm.jpg32.41 кб
mirr_heat_sw_sm.jpg21.08 кб
black_connector.jpg55.77 кб
to_door_left.jpg42.45 кб

#5

Респекты: 0

Так у Вас уже 80% подготовлено. У меня же - голяк! Ну ладно, начнём с разборок. Спасибо за информацию.

#6

Респекты: 0

Алекс, я на выходных установил-таки обогрев зеркал. Отдельного отчета делать не буду, ибо все произошло в соответствии с моим описанием выше. Основные моменты повторю:
1. Реле обогрева зеркал и лобового стекла было установлено на заводе, но не задействовано.
2. Кнопку включения обогрева пришлось покупать, она устанавливается в штатное место слева от руля. Коса с разъемом, который втыкается в эту кнопку, обнаружилась под панелью.
3. Использовал штатную проводку от реле к околодверным разъемам. Но в косах, идущих в двери, провода подогрева отсутствовали. Доработал разъемы кос - вставил в них отсутствующие контакты и протянул провода до зеркал. Конечно, зеркала заменил на купленные в Экзисте (с подогревом).
Самым большим геморром во всей этой истории стала для меня разборка зеркал. Снять их оказалось крайне просто, но отделить опорную часть от корпуса зеркала было сложно. Эти две части крепятся друг к другу тремя винтами. Оказалось, что они посажены на такую синенькую красочку, предотвращающую случайное откручивание. Так вот, я, конечно, не автослесарь, но с отверткой дело имел частенько. Сам открутился у меня один винт, на остальных шлицы рвались несмотря на все мои предосторожности. Пришлось высверливать головки винтов, разбирать зеркала, а остатки винтов выкручивать пассатижами. Два винта пришлось высверливать полностью, ибо иначе их было не выкрутить. Винты М5х10.
Но в результате все получилось и все работает. Умаялся, и оставил подключение обогрева лобового стекла на следующий раз. Но там все просто - надо найти ответную часть разъема (нашел на разборке - подошла от Лексуса RX300) или, если не жалко, откусить штатный разъем и поставить какую-нибудь замену. Провода протянуть к тому же реле, и все должно работать. То есть, по включению кнопки должен включаться обогрев зеркал и обогрев лобового стекла.
Желаю удачи, особенно, чтобы эти винты откручивались легко.

#7

Респекты: 0

Вот как раз с винтами проблем не возникло! Их я открутил предварительно, ещё раз убедившись, что зеркальный элемент без подогрева. И контакт, который у Вас обозван №1, в моей колодке пустой. Сам не понимаю: новым авто продавалось в Нью-Йорке, а обогрев зеркал - отсутствует! Жмоты!!! Или пофигисты.
Ещё раз спасибо за участие. Сделаю - отпишусь, хотя, судя по активности, тема это больше никого не волнует. Разве что г-н Михалыч интересовался.
Короче, будет ещё одна нужная коса в проводке!
И ещё вопрос вдогонку: 2-хконтактная колодка, которая в зеркале служит для соединения зерк. элемента с проводкой, применяется только у нас или на других моделях Тойота/Лексус? Унификация рулит?
Спасибо.

#8

Респекты: 0


Алекс_Хай

контакт, который у Вас обозван №1, в моей колодке пустой.


Контакт в папе, или в кабельной маме, которая на косе, идущей в дверь? У меня в папе контакт присутствовал, а в маме - нет. Я его туда (в маму) и добавил.

Про штатный разъем который на зеркале - для подключения подогрева: я пытался найти ответную часть на разборке, но не смог. Отрезал его и припаял то, что было под рукой. Делал фотку, но она дома - выложу вечером.
Выкладываю: тынц
Там отдельно лежит черненький отрезанный разъем - штатный.

А вот фотка разъема обогревателя лобового стекла - сделана, когда менял стекло.
тынц

Вот к нему мне удалось найти ответную часть.
тынц

Прикрепленный файлРазмер
windsh_conn.JPG19.85 кб
mirror_conn.JPG18.42 кб
windshld_conn_sm.jpg38.56 кб

#9

Респекты: 0

И у меня контакт №1 (с той стороны, что в дверь уходит) пустой. Лазил в начале лета, протянул провод до зеркала с водительской стороны и... На этом все приостановилось - денег нету на зеркальные элементы и кнопку.
кстати не знал что есть черная фишка около рулевой колонки, к которой подключается кнопка :-) спасибо!
а релюха от нашемарки какой-то подходит один-в-один :-)

#10

Респекты: 0

Сегодня подъезжал к электрику, он, посмотрев на кнопку и схему, сказал, что нужен ещё какой-то управляющий блок, подойдёт от какой-то нашемарки блок управления задними противотуманными фонарями. Без него нефиксирующаяся кнопка включения обогрева работать, говорит, не будет. Денег объявил в пределах 2 тыр. Думаю для верности обратиться к другому специалисту, да не тянуть, ставить.

#11

Респекты: 0

Не советую торопиться с покупкой дополнительного блока управления. В моей машине схема управления встроена в штатный компьютер, и эта кнопка без механической фиксации прекрасно управляется от штатного блока. Советую воткнуть в кнопку разъем от косы (чёрный - см. Выше), нажать на кнопку и убедиться, что индикатор загорается. При этом на контактах околодверных разъемов появится напряжение. При повторном нажатии индикатор кнопки гаснет. То есть, фиксация есть - программная.
Вроде бы кнопка должна отключаться автоматически через 15 минут (как обогреватель заднего стекла), но я не проверял.
Удачи!

#12

Респекты: 0

Уважаемый NickHigh (извините, не знаю имя, т. К. Ваша страница не заполнена)! Я согласен с тем, что для начала надо
"воткнуть в кнопку разъем от косы (чёрный - см. выше), нажать на кнопку и убедиться, что индикатор загорается. При этом на контактах околодверных разъемов появится напряжение. При повторном нажатии индикатор кнопки гаснет."
Всё это - более, чем понятно, но для Хая 2002 г. в. существует, если я правильно понимаю, целых 3 варианта проводки панели приборов:
тынц
Ну нет у меня, как это не печально, ни чёрного разъёма, идущего от косы, ни контактов околодверных разъемов! А Вы с таким упорством предлагаете мне их найти. Я рад, что в Вашем случае всё оказалось гораздо проще.
А обогреватель заднего стекла должен отключаться через 15 минут?
За "Удачи!" спасибо.

#13

Респекты: 0

Алекс, но Вы же не писали раньше явно, что у Вас этого разъема нет.
Если так, то Вам будет немножко сложнее. Надеюсь, что все получится. И 2000 р за всю работу на мой взгляд - реальные деньги.
Извините за misunderstanding.
А обогреватель заднего стекла отключается, правда я не уверен, что именно через 15 мин (эту цифру я видел где-то в мануале).
С уважением,
Николай
