Ремонт автомобильного инвертора?

Респекты: 0

Воткнул дрель... Теперь без нагрузки вышибает предохранитель в машине. Разобрал, визуально все целое. Можно и где его починить, или дешевле выкинуть?

Toyota Highlander Club - Ремонт автомобильного инвертора?

#1

Респекты: 1

Изделие явно дешёвое, ремонт бессмысленный. Дрель втыкать можно в преобразователь от 600 ватт, а лучше 1киловаттт и более. тынц

#2

Респекты: 0

Он же должен был свой предохранитель вышибить, зараза. И на нем написано, что предельная мощность 400 Ватт. Стоил $40. Но выбрасывать жалко, я с ним всю Европу проехал.

#3

Респекты: 0

Там не 400 ватт, а 400 чебурашек. Штекер в гнездо прикуривателя более 150 ватт не выдержит. А надпись она и на заборе надпись.

#4

Респекты: 0

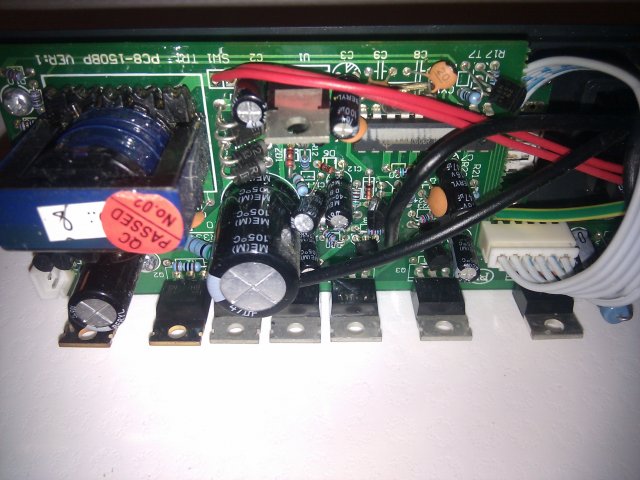

В разобранном виде:

Toyota Highlander Club - Ремонт автомобильного инвертора?

Посоветовали поменять выходные полевые транзисторы. На радиаторе их было 7 штук. Но к силовым проводам подходят два крайних слева. Начну с них.

#5

Респекты: 0

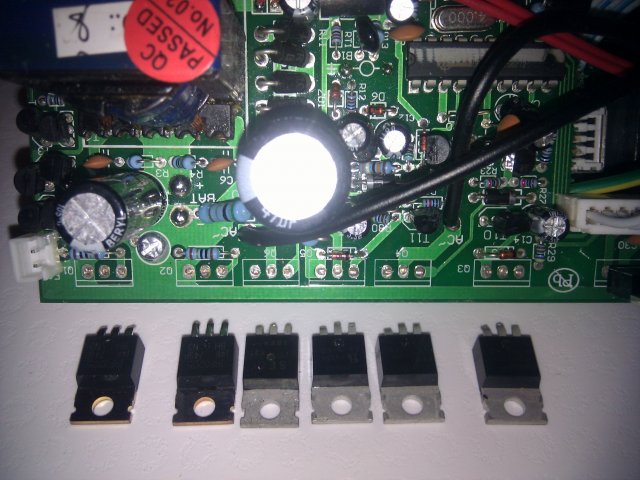

Выломал все! Кроме одного, он явно выделяется. Если у остальных маркировка на плате Q1..6, то у этого U5. Кроме того смущает его собственная маркировка, просто четыре цифры "7805". Думаю, что это 5-вольтовый преобразователь для USB. Так и есть!

Toyota Highlander Club - Ремонт автомобильного инвертора?

Что мы имеем: IRF 3205 - 2 шт и IRF 840 - 4 шт.

IRF3205 - MOSFET N-канал 55В/110А/200Вт/0.008 Ом - аналог КП783А - 40 руб
IRF840 - MOSFET N-канал 500В/ 8А/125Вт/0.85 Ом - аналог КП777А КП840 - 30 руб
7805 - Стабилизатор напряжения линейный +5V 1.5A - угадал! ))

Нашел на тынц
Разброс цен поражает, "Чип и Дип" торгует в 3 раза дороже!

#6

Респекты: 2

Аналоги ставить не надо.
тынц
тынц
7805 сдохнуть не могла, если контроллер живой, то после смены транзисторов всё заработает.
Так что если есть желание делать самому то вперёд.

#7

Респекты: 0


kvalvik

Аналоги ставить не надо.

О спасибо, еще один вариант будет. Только и я нашел оригиналы. Отечественные аналоги дороже.


kvalvik

Так что если есть желание делать самому то вперёд.

У меня будет оргазм, если заработает.

#8

Респекты: 0

Дерзай.

#9

Респекты: 1

Elbase. Ru - заказ от 1000 руб, domko. Ru - вообще оптовик.

но есть тынц - лет 10 назад работал с ними маленько, забыл... ))

#10

Респекты: 0


kvalvik

Аналоги ставить не надо.

Не выйдет. Вместо IRF3205 - IRF3205PBF, а вместо IRF840 - IRF840PBF. По даташитам не нашел различий, нафига эти PBF - загадка.

#11

Респекты: 0

Domko. Ru Входит в группу компаний там и мастер кит, электронщик, компел, терраэлектроника и т. Д. Торгуют от них куча контор по россии в том числе и в москве. На ихних сайтах можно найти где купить поближе.

#12

Респекты: 1


aka

Не выйдет. Вместо IRF3205 - IRF3205PBF, а вместо IRF840 - IRF840PBF. По даташитам не нашел различий, нафига эти PBF - загадка.


Абвература PBF - плюмбум фри. Достижение зелёных, во всю бытовуху сейчас идёт без свинца. В конкретном случае ножки покрыты бессвинцовым припоем.

#13

Респекты: 0


kvalvik

Абвература PBF - плюмбум фри. Достижение зелёных, во всю бытовуху сейчас идёт без свинца. В конкретном случае ножки покрыты бессвинцовым припоем.

Во! Успокоил, а то я обыскался.

#14

Респекты: 0

Не побаивайся... Хотя и странно, что полевики накрылись, но с MOSFET-ами такое случается... Предохранитель там скоре от защиты от вогорания, от к. З. Он не защитит.. Я ремонтировал несколько таких приблуд, работают за милую душу, даже лучше чем было. Потому как почти на всех, что разбирал, термопасты не было, или транзисторы были прикручены еле-еле...
Удачи!

#15

Респекты: 0

Мне еще советы поступают:

Если полевики ,так надо уметь их паять, надо заземлить паяльник. Паяльник вытаскиваем из розетки, касаемся "земли" или к трубе центр. отопления и паяем. В большинстве случаев просто снимаем статику, не отключаясь от 220в.

#16

Респекты: 0


aka

Мне еще советы поступают:

Если полевики ,так надо уметь их паять, надо заземлить паяльник. Паяльник вытаскиваем из розетки, касаемся "земли" или к трубе центр. отопления и паяем. В большинстве случаев просто снимаем статику, не отключаясь от 220в.


Ерунда. В данном случае этого не надо. Если паяльник не имеет электрического пробоя, бояться нечего.

#17

Респекты: 0


aka

Мне еще советы поступают:

Если полевики ,так надо уметь их паять, надо заземлить паяльник. Паяльник вытаскиваем из розетки, касаемся "земли" или к трубе центр. отопления и паяем. В большинстве случаев просто снимаем статику, не отключаясь от 220в.

Не побаивайся,,, ))) для этих то полевиков, это совсем не сташно.... Паяль, всё будет нормально.. Только не перегрей..... ))))

#18

Респекты: 0

Пришил зайчику ножки, снова побежал по дорожке!

#19

Респекты: 0


aka

Пришил зайчику ножки, снова побежал по дорожке!


На будущее надо помнить, больше ноутбука этот зайчик не унесёт.

#20

Респекты: 0


kvalvik

На будущее надо помнить, больше ноутбука этот зайчик не унесёт.

Да я в курсе, для этого и брал. Мне приспичило парктроники в бампер врезать. На одно отверстие инвертора хватило. А дальше крутил барашек плоскогубцами.

#21

Респекты: 0

В таких целях пользуюсь этим

Toyota Highlander Club - Ремонт автомобильного инвертора?

Прикрепленный файлРазмер
шуруповерт.jpg44.05 кб

#22

Респекты: 0

Toyota Highlander Club - Ремонт автомобильного инвертора?

Я специально вот такую прелестницу взял, а у нее патрон мелкий оказался, вот и психанул. ))

#23

Респекты: 0

А я взял инвертор, котрый реально 1100 ватт выдаёт. Любая дрель, любой паяльник, а вот для пылесоса не хватает.

#24

Респекты: 0

А у мну есть дрель с совковых времен на 12 в под прикуриватель! Найду в коробке, фоткану.

#25

Респекты: 0

Давай!

#26

Респекты: 0

тынц - поиск электронных компонентов, на заметку.

#27

Респекты: 1


Игорян-22

А у мну есть дрель с совковых времен на 12 в под прикуриватель! Найду в коробке, фоткану.


Вот, как и обещал!
Toyota Highlander Club - Ремонт автомобильного инвертора?
